El Procesador: La Mecánica Cuántica en Escala Nanométrica

Objetivos:

Terminada la lección podrás:

• Explicar los conceptos fundamentales de la física del estado sólido.
• Explicar cómo la teoría de bandas, el control de canal y el efecto túnel aportan a la física de un celular inteligente.

---

Introducción

Un smartphone moderno o celular inteligente no es solo un avance en telecomunicaciones; es un acelerador de partículas en miniatura que aprovecha los principios de la física del estado sólido para procesar, almacenar y proyectar información mediante efectos cuánticos controlados.

En el corazón de cualquier smartphone se encuentra el System on Chip (SoC), un circuito integrado fabricado sobre una oblea ultrapura de silicio monocristalino.

Transistor en acción

La piedra angular del procesador es el transistor de efecto de campo (MOSFET y sus variantes modernas 3D, como FinFET y Gate-All-Around). Un chip moderno alberga más de 15,000 millones de estos componentes en un área del tamaño de una uña.

• Teoría de Bandas: El silicio actúa como un semiconductor con un $E_g \approx 1.12 \text{ eV}$. Mediante el dopaje con elementos como fósforo o boro, se introducen portadores de carga (electrones o huecos) en el cristal.
• Control de Canal: Al aplicar una tensión eléctrica en la puerta del transistor ($V_{GS}$), se atraen portadores libres al canal entre la fuente y el drenador, permitiendo o bloqueando el paso de corriente. Esto define los estados binarios 1 y 0.
• Efecto Túnel Cuántico: A escalas de fabricación de 3 nm o menos, la barrera física que separa los componentes es de apenas unos pocos átomos. Los electrones pueden atravesar estas barreras por efecto túnel, lo que exige soluciones de ingeniería como dieléctricos de alta constante dieléctrica (high-k) para evitar fugas de corriente.

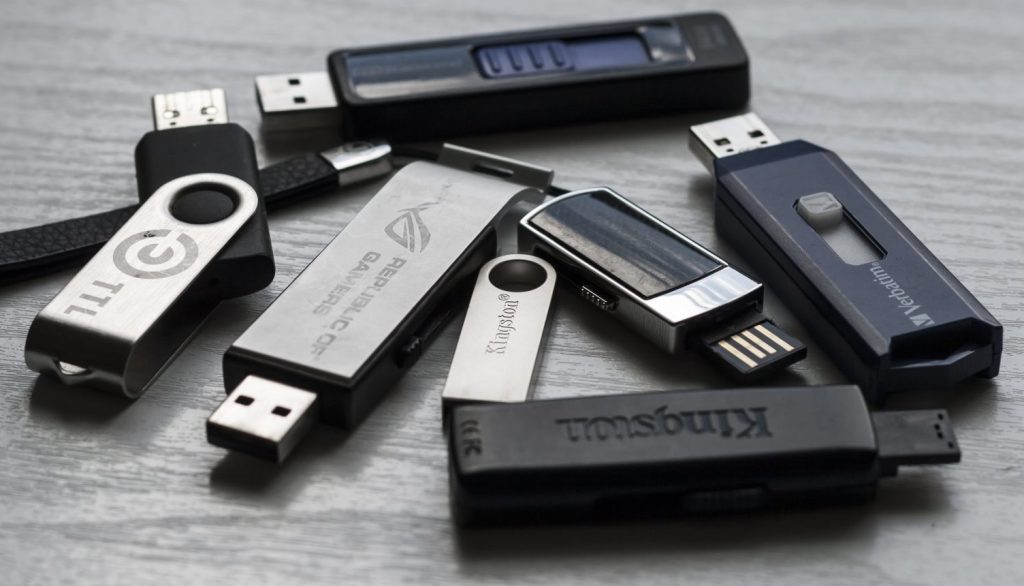

La Memoria Flash: Trampas de Carga que Desafían la Volatilidad

A diferencia de la RAM (que pierde sus datos al apagar el equipo), la memoria interna utiliza NAND Flash 3D. Cada celda guarda información almacenando o liberando electrones en un nodo flotante aislado por un dióxido de silicio.

Para escribir un bit, el sistema aplica un pulso de alto voltaje que obliga a los electrones a cruzar una barrera aislante mediante emisión Fowler-Nordheim (un tipo de tunelamiento cuántico). Una vez dentro, los electrones quedan “atrapados” durante años sin consumo de energía externo, alterando el voltaje de umbral de la celda para indicar si almacena un 0 o un 1.

La Pantalla OLED: Emisión de Fotones por Recombinación de Excitones

Las pantallas AMOLED funcionan sustituyendo los retroiluminadores tradicionales por matrices de diodos orgánicos que emiten su propia luz.

1. Inyección de carga: Cuando se aplica un potencial eléctrico a través del subpíxel, el ánodo inyecta huecos y el cátodo inyecta electrones en capas de semiconductores orgánicos formados por polímeros o pequeñas moléculas.
2. Formación de Excitones: Las cargas opuestas se atraen dentro de la capa emisora y se combinan formando un estado ligado llamado excitón.
3. Decaimiento Radiativo: Al decaer el excitón a su estado fundamental, libera el exceso de energía en forma de un fotón con una longitud de onda específica:

$\Delta E = h\nu$

Donde ΔE es el ancho de la banda prohibida del material orgánico, hh es la constante de Planck y ν es la frecuencia de la luz emitida. Alterando la química del compuesto orgánico, los ingenieros ajustan $\Delta E$ para emitir luz roja, verde o azul pura.

Sensores MEMS e Ión-litio: Mecánica y Electroquímica

El resto del teléfono se apoya en interacciones físicas de estado sólido fundamentales:

Componente	Fenómeno Físico	Aplicación
Acelerómetro / Giroscopio	Sistemas Microelectromecánicos (MEMS)	Micro-estructuras de silicio grabado capacitivas que detectan la inercia a escala nanométrica.
Lector de huellas dactilares	Sensor Capacitivo o Ultrasónico	Mide la diferencia de capacitancia o el tiempo de vuelo de ondas piezoeléctricas al reflejarse en la piel.
Batería de Iones de Litio	Intercalación Electroquímica	Los iones de $Li^+$ se alojan reversiblemente en las capas cristalinas del grafito (átomo huésped) durante la carga y descarga.

Cada interacción que realizamos en la pantalla táctil desencadena una cadena en cascada de principios cuánticos, electrodinámicos y de mecánica de materiales, convirtiendo estos dispositivos en la integración tecnológica más densa y sofisticada creada por la humanidad.

Referencias y Lecturas Complementarias

1. Sze, S. M., & Ng, K. K. (2006). Physics of Semiconductor Devices (3rd ed.). Wiley-Interscience. (La obra de referencia fundamental sobre dispositivos semiconductores).
2. Kittel, C. (2004). Introduction to Solid State Physics (8th ed.). John Wiley & Sons.
3. IEEE Spectrum: How FinFETs Saved Moore’s Law — Análisis de la transición de transistores planos a estructuras tridimensionales en semiconductores.
4. PhET Interactive Simulations: https://phet.colorado.edu — Plataforma de simulaciones físicas e interactivas.

---
