La Luz que Revela Secretos: Física de la Espectroscopia de Absorción y Emisión de luz Ultravioleta

Objetivos:

Terminada la lección podrás:

• Explicar los conceptos fundamentales de la luz ultravioleta.
• Comprender el fundamento cuántico de las transiciones electrónicas y moleculares en el rango ultravioleta (UV).
• Formular y aplicar la ley de Beer-Lambert para calcular la densidad de columna y concentración de especies químicas.
• Explicar la geometría de la ocultación ultravioleta (solar o estelar) para obtener perfiles verticales de atmósferas planetarias.
• Identificar las ventajas y aplicaciones prácticas de esta técnica en misiones como Cassini, MAVEN y el Telescopio Espacial James Webb.

---

Introducción

Determinar la composición, densidad y temperatura de la atmósfera de un planeta o luna a cientos de millones de kilómetros de distancia es uno de los mayores logros de la astrofísica planetaria. ¿Cómo sabemos que Titán tiene una compleja neblina de hidrocarburos, que Marte pierde agua continuamente hacia el espacio o que Marte posee trazas de ozono?

Escaneando Atmósferas sin Tocar la Superficie

La respuesta reside en la espectroscopia de ocultación ultravioleta. Aprovechando una estrella brillante o nuestro propio Sol como retroiluminación (backlight), los instrumentos a bordo de sondas espaciales miden cómo la atmósfera “sombra” o absorbe longitudes de onda específicas del espectro ultravioleta a medida que la fuente de luz se oculta detrás del limbo planetario.

La Física Cuántica y Óptica de la Medición

1. Fundamento Cuántico: Transiciones Electrónicas y Fotodociación

La radiación ultravioleta ($100\text{ nm} – 400\text{ nm}$) posee energías por fotón altas ($3.1\text{ eV} – 12.4\text{ eV}$). Cuando un fotón UV incide sobre una molécula o átomo en la atmósfera, la energía del fotón ($E = h\nu = \frac{hc}{\lambda}$) coincide exactamente con la diferencia entre dos niveles de energía cuánticos:

1. Excitación Electrónica: Un electrón salta de un orbital fundamental a un orbital excitado (por ejemplo, transiciones $\pi \rightarrow \pi^*$ en moléculas orgánicas o la transición Lyman-alfa a $121.6\text{ nm}$ en el hidrógeno atómico).
2. Fotodisociación / Fotoionización: Si la energía del fotón UV supera la energía de enlace químico, la molécula se rompe en fragmentos neutros o se ioniza (expulsando un electrón).

Dado que cada átomo y molécula (como $\text{O}_2$, $\text{O}_3$, $\text{CO}_2$, $\text{CH}_4$, $\text{H}_2\text{O}$) posee una estructura de niveles de energía única, cada especie presenta una sección eficaz de absorción ($\sigma(\lambda)$) característica, la cual actúa como su huella dactilar espectral única.

       Fotón UV Incidente (E = hν)
 ──────────────────────────────────> [ Molécula / Átomo ]
                                               │
                                 ┌─────────────┴─────────────┐
                                 ▼                           ▼
                        Excitación Electrónica     Fotodisociación / Ionización
                       (Absorción en λ específica)   (Ruptura de Enlaces)

2. La Ley de Beer-Lambert y la Densidad de Columna

El principio óptico que gobierna la atenuación de la luz a través de un medio absorbente es la Ley de Beer-Lambert.

Cuando un haz de luz con intensidad inicial $I_0(\lambda)$atraviesa un camino óptico s a lo largo de la atmósfera, la intensidad transmitida $I(\lambda)$ viene dada por:

$I(\lambda, h) = I_0(\lambda) \cdot e^{-\tau(\lambda, h)}$

Donde $\tau(\lambda, h)$ es la profundidad óptica a una altura de trayectoria h:

$\tau(\lambda, h) = \sum_{i} \sigma_i(\lambda) \cdot N_i(h)$

• $\sigma_i(\lambda)$: Sección eficaz de absorción de la especie i a la longitud de onda $\lambda$ ($\text{cm}^2/\text{molécula}$).

• $N_i(h)$: Densidad de columna ($\text{moléculas}/\text{cm}^2$), que representa el número total de moléculas de la especie i integradas a lo largo de la línea de visión (L):

$N_i(h) = \int_{L} n_i(s) \, ds$

Donde $n_i(s)$ es la densidad de número local ($\text{moléculas}/\text{cm}^3$).

                      Trayectoria de la Luz (L)
   Luz Inicial                                           Luz Atenuada
  I_0(λ) ════════════> [ Atmósfera Planetaria ] ════════════> I(λ, h)
                       [ Densidad n_i(s)     ]
                               │
                               ▼
                      Altura Tangente (h)

3. Geometría de Ocultación y la Inversión de Abel

A medida que la sonda espacial orbita el planeta, la línea de visión entre el instrumento UV y el Sol (o estrella) barre la atmósfera desde las capas superiores más tenues hasta las capas inferiores más densas. La distancia mínima entre la trayectoria de la luz y el centro del planeta se denomina altura tangente (h).

1. Medición de Referencia: Antes de que la luz toque la atmósfera, el espectrómetro mide $I_0(\lambda)$ en el espacio libre.
2. Serie de Espectros: A medida que la fuente se oculta, se registran espectros atenuados $I(\lambda, h_1), I(\lambda, h_2), \dots$
3. Inversión Matemática (Inversión de Abel): Dado que la densidad de columna $N(h)$ es un valor integrado a lo largo de la línea de visión, se utiliza un algoritmo matemático llamado Inversión de Abel (o desproyección por capas de cebolla) para reconstruir el perfil vertical local de densidad $n(h)$ y la temperatura T(h) en cada capa atmosférica.

Datos Curiosos

• Auto-calibración absoluta: Una de las mayores ventajas de la ocultación es que no requiere calibración absoluta del detector. Como el instrumento calcula la relación de transmisiones $\frac{I(\lambda)}{I_0(\lambda)}$, cualquier degradación de los espejos o sensores se cancela automáticamente al dividir por la medición inicial de la estrella en el vacío.
• El ozono como escudo UV: En la Tierra y en Marte, la capa de ozono ($\text{O}_3$) presenta una banda de absorción intensísima en el UV conocida como la Banda de Hartley ($200\text{ nm} – 300\text{ nm}$). Un espectrómetro UV puede detectar trazas diminutas de ozono que serían completamente invisibles en la luz óptica convencional.

Investigaciones Actuales y Temas para Estudiantes

• Pérdida Atmosférica en Marte (Misión MAVEN de la NASA): El espectrómetro IUVS de la sonda MAVEN utiliza ocultación ultravioleta en la línea Lyman-alfa del hidrógeno ($121.6\text{ nm}$) y deuterio ($121.5\text{ nm}$) para medir la tasa actual a la que Marte pierde su agua hacia el espacio interplanetario.
• Detección de Plumas de Agua en Europa y Encelado (Astrobiología): Mediante ocultación estelar en UV con el Telescopio Espacial Hubble y la futura misión JUICE (ESA), los científicos buscan caídas repentinas en la luz UV de estrellas de fondo cuando estas pasan detrás de los géiseres helados de las lunas oceánicas de Júpiter y Saturno.
• Caracterización de Exoplanetas por Espectroscopia de Transmisión (Astrofísica): Estudiar cómo la luz UV de las estrellas anfitrionas se filtra a través de las atmósferas de exoplanetas Júpiter calientes durante un tránsito, para determinar el escape atmosférico y la presencia de evaporación planetaria.

Conclusión

La espectroscopia de absorción y ocultación ultravioleta es una de las técnicas de diagnóstico remoto más elegantes y precisas de la física planetaria. Al combinar la mecánica cuántica de los átomos con la geometría lineal de la luz, transforma a las estrellas y al Sol en sondas pasivas capaces de cartografiar el volumen, la temperatura y la composición química de atmósferas a millones de kilómetros de distancia.Referencias

• Atreya, S. K. (1986). Atmospheres and Ionospheres of the Outer Planets and Their Satellites. Springer-Verlag.
• McClintock, W. E., et al. (2006). The Imaging Ultraviolet Spectrograph (IUVS) for the MAVEN mission. Space Science Reviews, 195(1), 123-152.
• Hubert, B., et al. (2014). Inversion techniques for planetary occultation measurements in the ultraviolet. Journal of Geophysical Research: Space Physics, 119(7), 5850-5864.

---

Páginas relacionadas al concepto de óptica

• Introducción a la Óptica
• Trigonometría: Un Mundo de Ángulos
• Física en Línea Abarcadora y Fascinante
• Espejo Convexo o Divergente
• Espejo Cóncavo o Convergente
• Espejo Plano: Reflexión Especular
• Lo Que Deberías Saber de Física
• La Refracción y Ley de Snell

---

Páginas relacionadas al tema de energía

• Biología, la Ciencia y la Vida
• Conservación del Momentum
• Energía Cinética es el Movimiento
• Energía y Trabajo: Formas de Energía
• Enlaces de Energía
• Energía mecánica
• La Energía: Concepto Para Explorar
• La Energía Potencial
• Ley de Conservación de la Energía

---

Enlaces externos para explorar

• Conceptos de Física: Hyperphysics
• Libros:
  • Física Moderna de Paul A. Tipler
  • Física Moderna – Raymond A. Serway
• NASA: Science Explorer Poster Series
• Physical Sciences Resource Center: PSRC
• Research – Investigación – Science Buddies – Sciencebuddies
• Simulaciones: PhET
• Tutorial de Física en Inglés: Physics Classroom
• Wikipedia en Español: Wikipedia

---

Simulación

Simulaciones Interactivas

• Spectral Calc / High-Resolution Atmospheric Modeling:
  • Una plataforma interactiva de modelado espectral basada en las bases de datos HITRAN y UVis, que permite simular la transmitancia de la Ley de Beer-Lambert ajustando la densidad de columna y las secciones eficaces de absorción gas por gas.

---

Vídeo

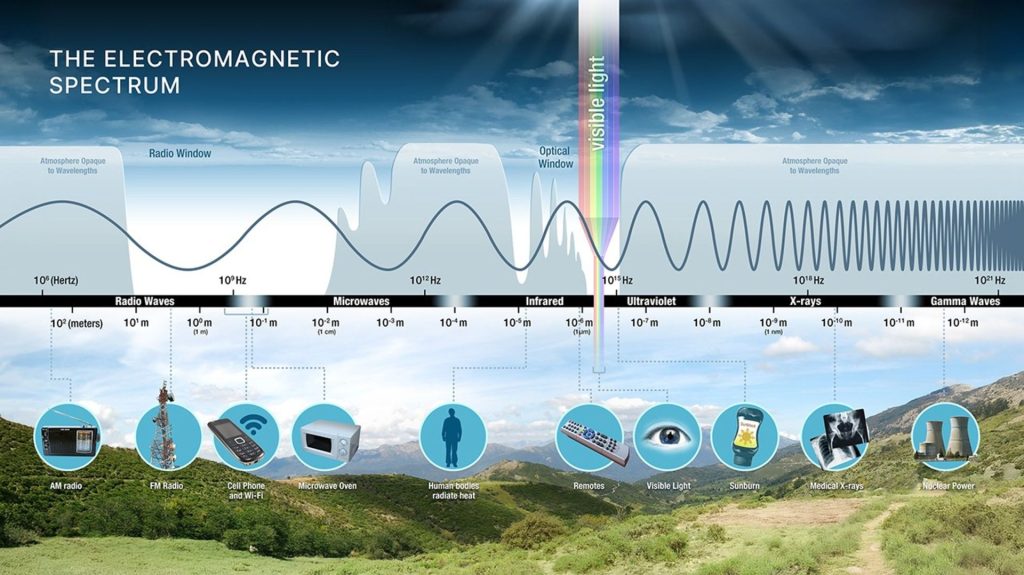

Espectro electromagnético
