Dispersión Cromática y el Desafío de la Fibra Óptica

Objetivos:

Terminada la lección podrás:

• Explicar los conceptos fundamentales de la dispersión cromática.
• Describir la causa física de la dispersión cromática en la propagación de impulsos luminosos.
• Distinguir entre dispersión por material y dispersión por guía de onda.
• Explicar el efecto de ensanchamiento de pulso y su impacto en el ancho de banda y la tasa de transmisión.
• Identificar las técnicas de ingeniería empleadas para compensar y mitigar la dispersión en redes de telecomunicaciones.

---

Introducción

El mundo moderno se mueve gracias a la luz. Cada correo electrónico, transmisión en directo o transacción bancaria transoceánica viaja codificada en forma de diminutos pulsos de luz láser a través de filamentos de vidrio no más gruesos que un cabello humano: las fibras ópticas.

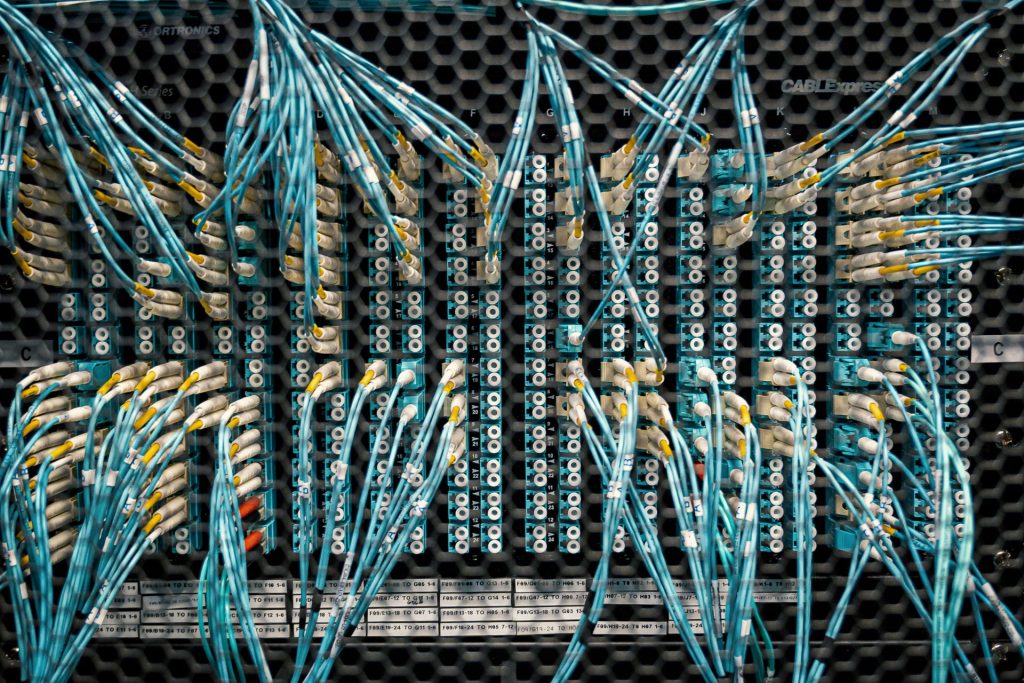

La Luz en la Red Dorsal de Internet

A simple vista, guiar la luz mediante reflexión interna total dentro de un núcleo de sílice parece una tarea resuelta. Sin embargo, al enviar miles de millones de pulsos por segundo a lo largo de cientos de kilómetros, surge un enemigo físico implacable: la dispersión cromática. Si no se gestiona de forma precisa, este fenómeno provoca que los pulsos de luz se deformen y se solapen entre sí, corrompiendo la información transmitida.

La Física de los Pulsos Desenfocados

1. ¿Qué causa la Dispersión Cromática?

Incluso los láseres más precisos no emiten una única frecuencia absoluta de luz; emiten una banda muy estrecha de longitudes de onda (un espectro $\Delta \lambda$).

Dado que el índice de refracción del vidrio $n(\lambda)$ varía según la longitud de onda, las distintas componentes espectrales dentro de un mismo pulso viajan a velocidades de grupo ($v_g$) ligeramente diferentes dentro del núcleo de la fibra:

$v_g = \frac{c}{n_g(\lambda)}$

La dispersión cromática total (D)en una fibra monomodo es la suma de dos mecanismos físicos principales:

$D = D_{\text{mat}} + D_{\text{guía}}$

1. Dispersión por Material ($D_{\text{mat}}$): Proviene de las propiedades intrínsecas del material (sílice fundida). Los electrones del vidrio responden de manera diferente a las frecuencias electromagnéticas altas que a las bajas.
2. Dispersión por Guía de Onda ($D_{\text{guía}}$): Ocurre porque la luz no viaja únicamente dentro del núcleo; una fracción del campo electromagnético penetra en la cubierta (cladding). La proporción de energía que viaja por el núcleo y la cubierta depende de la longitud de onda, alterando la velocidad efectiva.

 Pulso Transmitido (Estrecho)                Pulso Recibido (Ensanchado)
       ┌───┐                                      ┌───────┐
       │   │   ───────── Fibra Óptica ────────>  /         \
       └───┘             (Longitud L)           /           \
  Luz Roja/Azul juntas                    Longitudes de onda separadas

2. El Ensanchamiento del Pulso y la Interferencia Entresímbolos (ISI)

Cuando un pulso de luz entra en la fibra con un ancho temporal inicial $\Delta t_0$, a medida que avanza una distancia L, las componentes más rápidas se adelantan y las más lentas se retrasan. El ensanchamiento temporal total $\Delta t$ viene dado por:

$\Delta t = D \cdot L \cdot \Delta \lambda$

Donde:

• D es el coeficiente de dispersión de la fibra (expresado en $\text{ps}/(\text{nm} \cdot \text{km})$).
• L es la longitud del enlace en kilómetros.
• $\Delta \lambda$ es el ancho espectral de la fuente láser en nanómetros.

Si el ensanchamiento $\Delta t$ es demasiado grande en comparación con la separación entre bits consecutivos, el bit “1” invadiría el espacio del bit “0” adyacente. Este fenómeno se denomina Interferencia Entresímbolos (ISI) y causa errores irrecuperables en la recepción.

 Sin ISI (Transmisión Clara):       | 1 | 0 | 1 | 1 | 0 |
                                      /\      /\  /\

 Con ISI (Pulsos Solapados):        | 1 | 1 | 1 | 1 | 1 |  <-- Error de lectura
                                     /  \/\/\/\/\/\  \

3. Técnicas de Compensación en la Ingeniería Moderna

Para superar esta limitación, los ingenieros en telecomunicaciones emplean diversas estrategias tecnológicas:

• Fibras de Dispersión Desplazada (DSF – Dispersion-Shifted Fiber): Alterando el perfil del índice de refracción del núcleo, los diseñadores modifican la dispersión por guía de onda ($D_{\text{guía}}$) para que cancele exactamente la dispersión por material ($D_{\text{mat}}$) a la longitud de onda de $1550\text{ nm}$ (donde el vidrio presenta la menor atenuación).
• Módulos de Compensación de Dispersión (DCM): Se insertan tramos de Fibra Compensadora de Dispersión (DCF) con un coeficiente de dispersión fuertemente negativo (ej. $-100\text{ ps}/(\text{nm} \cdot \text{km})$) para invertir el desfase acumulado en la fibra estándar.
• Procesamiento Digital de Señales (DSP) en Recepción Coherente: En las redes modernas de $100\text{G}$, $400\text{G}$ y $800\text{G}$, la señal óptica se convierte a digital y un microprocesador deshace matemáticamente la distorsión mediante algoritmos de ecualización en tiempo real.

Tipo de Fibra	D a 1310 nm	D a 1550 nm	Aplicación Principal
G.652 (Estándar SMF)	$\sim 0\text{ ps}/(\text{nm} \cdot \text{km})$	$+17\text{ ps}/(\text{nm} \cdot \text{km})$	Redes metropolitanas y de larga distancia
G.653 (DSF)	$-15\text{ ps}/(\text{nm} \cdot \text{km})$	$0\text{ ps}/(\text{nm} \cdot \text{km})$	Enlaces monocanal
G.655 (NZ-DSF)	$-3\text{ a }-5\text{ ps}/(\text{nm} \cdot \text{km})$	$+2\text{ a }+10\text{ ps}/(\text{nm} \cdot \text{km})$	Redes WDM (Multiplexación por División de Longitud de Onda)

Datos Curiosos

• La longitud de onda mágica ($1310\text{ nm}$): En la fibra de sílice convencional (G.652), la dispersión por material cancela exactamente a la dispersión por guía de onda a una longitud de onda de unos $1310\text{ nm}$. A este punto se le conoce como la longitud de onda de dispersión cero.
• El problema del mezclar colores (FWM): Diseñar fibras con dispersión exactamente igual a cero en $1550\text{ nm}$ causó un problema inesperado en redes multiplexadas: un fenómeno no lineal llamado Mezclado de Cuatro Ondas (Four-Wave Mixing). Por eso hoy se prefiere utilizar fibras con una cantidad pequeña pero controlada de dispersión (fibras G.655).
• Cables submarinos de miles de kilómetros: En los grandes cables que cruzan el Atlántico y el Pacífico, existen bobinas de fibra compensadora o ecualizadores ópticos cada cierto tramo marino para garantizar que los datos lleguen nítidos de un continente a otro.

Investigaciones Actuales y Temas para Estudiantes

• Fibras de Núcleo Hueco (HCF – Hollow-Core Fibers): En lugar de guiar la luz a través de vidrio sólido, estas fibras guían la luz a través de un núcleo de aire mediante microestructuras fotónicas. Al viajar la luz por el aire, la dispersión por material cae a niveles casi nulos y la velocidad de propagación aumenta un $30\%$, reduciendo drásticamente la latencia en redes financieras y centros de datos.
• Solitones Ópticos (Física No Lineal): Un solitón es un pulso óptico especial donde el efecto de autofase de modulación (un efecto no lineal) compensa de manera exacta el ensanchamiento por dispersión cromática, permitiendo que el pulso viaje distancias astronómicas sin cambiar de forma.
• Optimización para DWDM (Dense Wavelength Division Multiplexing): En redes donde viajan 80 o más canales ópticos de distintos colores por un solo filamento, los estudiantes de ingeniería analizan la pendiente de dispersión ($S = \frac{dD}{d\lambda}$) para compensar uniformemente todas las longitudes de onda del espectro.

Conclusión

La dispersión cromática representó uno de los mayores cuellos de botella en la evolución de las comunicaciones ópticas de alta velocidad. Sin embargo, la comprensión profunda de la física de ondas y la innovación en el diseño de fibras han transformado un obstáculo físico en un problema resuelto por la ingeniería. Es gracias a la síntesis entre la óptica de materiales y el procesamiento digital que hoy es posible transmitir terabits de información por segundo a través de los océanos del mundo.

Referencias

• Agrawal, G. P. (2012). Fiber-Optic Communication Systems (4th ed.). John Wiley & Sons.
• Keiser, G. (2021). Optical Fiber Communications (5th ed.). McGraw-Hill Education.
• Senior, J. M., & Jamro, M. Y. (2009). Optical Fiber Communications: Principles and Practice. Pearson Education.

---
