La Física Detrás del ‘clic’: Deformación Elástica, Fricción y la Ingeniería de LEGO®

Objetivos:

Terminada la lección podrás:

• Explicar los conceptos fundamentales de la ingeniería con LEGO ®.
• Comprender el ajuste por interferencia (interference fit): Explicar cómo las tolerancias dimensionales milimétricas generan fuerzas normales entre componentes sólidos.
• Analizar la relación entre fricción estática y deformación elástica: Aplicar la ecuación de fricción estática $f_s \le \mu_s F_N$ al comportamiento mecánico del polímero ABS.
• Evaluar la resistencia a la compresión: Calcular los límites teóricos de carga de un bloque individual frente al esfuerzo normal antes del fallo del material.

---

Introducción

El Secreto del “Clutch Power” (Poder de Acoplamiento)

El característico chasquido al unir dos piezas de LEGO se debe a un principio de ingeniería conocido como ajuste por interferencia (interference fit). Cuando el taco superior (stud) de un bloque entra en la cavidad inferior de otro, el espacio interno disponible es ligeramente menor que el diámetro del taco.

Al presionar, las paredes laterales y los tubos cilíndricos interiores del bloque superior sufren una ligera deformación elástica (cumpliendo la ley de Hooke). Esta deformación recuperable ejerce una fuerza normal perpendicular ($F_N$) constante contra la superficie del taco.

Fricción Estática y Propiedades del Material

La fuerza necesaria para separar dos piezas acopladas se rige por la ley de fricción estática:

$f_s = \mu_s F_N$

Donde $\mu$_s representa el coeficiente de fricción estática del ABS (Acrilonitrilo Butadieno Estireno), el termoplástico utilizado en su fabricación. Este polímero reúne tres propiedades mecánicas clave:

• Módulo de elasticidad elevado (~2.1 – 2.4 GPa): Otorga la rigidez necesaria para mantener la fuerza normal sin romperse ni sufrir deformación plástica permanente.
• Estabilidad dimensional extrema: Admite tolerancias de moldeo de hasta $2\,\mu\text{m}$, garantizando que la fuerza de acoplamiento se conserve idéntica tras miles de ciclos.
• Baja fluencia (creep): Evita que las paredes del plástico cedan con el tiempo bajo tensión constante.

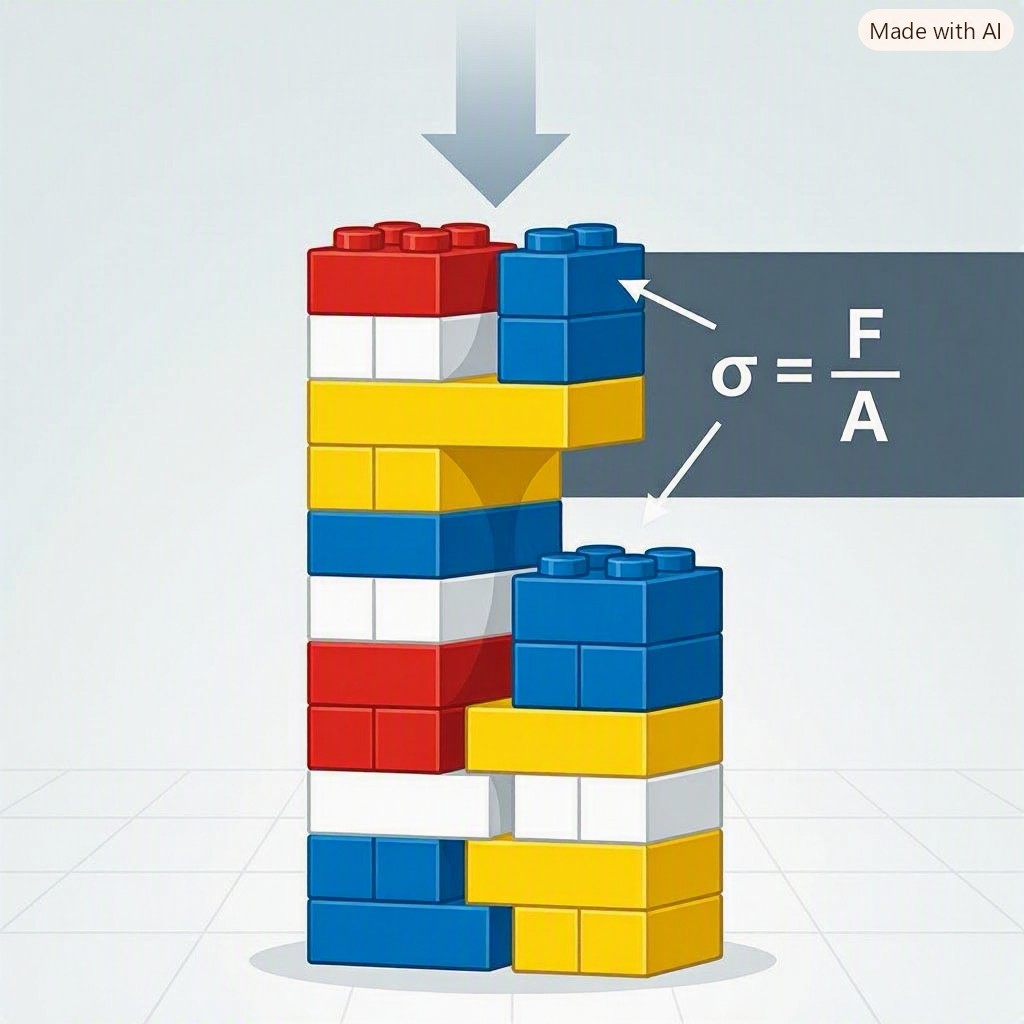

Resistencia Estructural a la Compresión

A nivel estructural, un bloque estándar de $2 \times 4$ posee una rigidez sorprendente. Sometido a esfuerzo de compresión uniforme, soporta una fuerza normal de hasta $4.240\text{ N}$ (equivalente a $432\text{ kg}$) antes de deformarse irreversiblemente o derretirse debido al calor generado por el esfuerzo cortante interno.

Ideas para Investigar por Estudiantes

• Ensayo de ciclos de acoplamiento: Medir con un dinamómetro la fuerza de extracción ($f_s$) de un bloque nuevo frente a uno sometido a más de 500 acoplamientos para graficar la degradación por desgaste del ABS.
• Efecto de la temperatura en la fuerza de retención: Analizar cómo varía la fuerza normal ($F_N$) al someter los bloques a $-10^\circ\text{C} y +50^\circ\text{C}$, relacionándolo con la dilatación térmica y las variaciones en el módulo de Young.
• Geometría y área de contacto: Comparar la resistencia al desprendimiento entre placas finas (plates) y bloques estándar (bricks), identificando el papel mecánico de los tubos cilíndricos internos.

Referencias y URLs

• Open University Physics Study: Experimentos de compresión y resistencia estructural del plástico ABS en bloques de construcción. [https://www.open.edu/openlearn/science-maths-technology]
• M. Ashby (2011). Materials Selection in Mechanical Design: Análisis de termoplásticos, deformación elástica y ajustes mecánicos por interferencia. [https://www.sciencedirect.com/book/9781856176637/materials-selection-in-mechanical-design]
• LEGO Group Patent (1958) – Toy Building Brick (US Patent 3,005,282): Patente original del sistema de tubos y tacos inventada por Godtfred Kirk Christiansen. [https://patents.google.com/patent/US3005282A/en]

---

Páginas relacionadas al concepto de ingeniería

• Ingeniería
• Si Algo Puede Salir Mal, Diséñalo Mejor: La Verdadera Historia de la Ley de Murphy y la Ingeniería
• Charles-Augustin de Coulomb: El Ingeniero que Cuantificó la Fuerza Eléctrica
• Dispersión Cromática y el Desafío de la Fibra Óptica

---

Páginas relacionadas al concepto de matemáticas

• Física una ciencia matemática, páginas y recursos
• Incertidumbre y Sistema de Mediciones
• Investigación Científica: Creativa
• Investigación Proceso Sistemático
• Los M&M y la Notación Científica
• La Medición y Los Errores Experimentales
• Mediciones: La Base de la Experimentación
• Micrómetro: Instrumento de Precisión
• Volumen: Una Cantidad Tridimensional

---

Páginas relacionadas al concepto de fuerza:

• Fuerza Electromagnética
• Fuerzas Fundamentales
• Fuerza Aplicada
• Las Fuerzas Verticales en la Tierra
• Fuerza Normal o Perpendicular
• Gravedad: Una Fuerza Fundamental
• Fuerza nuclear débil
• Fuerza nuclear fuerte
• La fuerza de gravedad y la relatividad general
• Resistencia del Aire y Aerodinámica
• Fuerzas Fundamentales o las Fuerzas de la Naturaleza
• Fuerzas Fundamentales y sus Tipos
• Resortes y las Fuerzas en Inclinación
• CERN: Laboratorio de Física de Partículas

---

Enlaces externos para explorar

• Conceptos de Física: Hyperphysics
• Libros:
  • Física Moderna de Paul A. Tipler
  • Física Moderna – Raymond A. Serway
• NASA: Science Explorer Poster Series
• Physical Sciences Resource Center: PSRC
• Research – Investigación – Science Buddies – Sciencebuddies
• Simulaciones: PhET
• Tutorial de Física en Inglés: Physics Classroom
• Wikipedia en Español: Wikipedia

---

Simulaciones Recomendadas

PhET Interactive Simulations – Fricción y Ley de Hooke (Universidad de Colorado Boulder):

• Simulación de Fricción: Permite visualizar el comportamiento de dos superficies en contacto a nivel atómico bajo fuerzas normales variables. ([https://phet.colorado.edu/es/simulations/friction](https://phet.colorado.edu/es/simulations/friction))
• Simulación de Ley de Hooke: Ideal para modelar el comportamiento del plástico dentro del rango elástico. ([https://phet.colorado.edu/es/simulations/hookes-law](https://phet.colorado.edu/es/simulations/hookes-law))
• Análisis de Elementos Finitos (FEA) en COMSOL / Autodesk: Demostraciones visuales interactivas de distribuciones de tensión (stress distribution) en juntas de tipo snap-fit.

Videos Ilustrativos

• Veritasium: “Why LEGOs Are So Hard to Break” — Análisis de la disipación de energía de impacto y resistencia a la tracción.
• BBC / The Open University: “How Much Weight Can a LEGO Brick Hold?” — Demostración experimental con una prensa hidráulica y celdas de carga.
• Real Engineering: “The Extreme Engineering of LEGO Bricks” — Explicación técnica sobre tolerancias de moldeo por inyección y la física del polímero ABS.

---
